Galmet zbiornik kombinowany do pomp ciepła SG(K) Complete 250/110, biały 71-251070

Zbiornik kombinowany do pomp ciepła–wymiennik c.w.u./bufor c.o. - SG(K), biały

Zbiornik kombinowany do pomp ciepła Complete to synteza najlepszych cech ogrzewaczy Galmet. Kompletne rozwiązanie, które łączy wymiennik c.w.u. oraz bufor c.o. w jednym urządzeniu to rozwiązanie idealne dla budynków z powietrznymi pompami ciepła. Kompaktowa konstrukcja pozwala na oszczędność miejsca i znacznie upraszcza samą instalację.

Zbiornik Complete to rozwiązanie typu „dwa w jednym”. W jednej estetycznej i zgrabnej obudowie zestrojono dwa osobne zbiorniki – emaliowany zbiornik ciepłej wody użytkowej typ 250 l oraz bufor do instalacji centralnego ogrzewania 135 l. Kompaktowa budowa tego zbiornika instalatorom zapewnia wyjątkowo wygodne podłączenie i ustawienie zbiornika, a mieszkańcom znakomity komfort użytkowania i oszczędność miejsca w kotłowni. W dolnej części urządzenia znajduje się bufor, a nad nim zbiornik wody użytkowej. Oprócz oszczędności powierzchni ogromną zaletą takiego rozwiązania jest możliwość całkowicie niezależnego funkcjonowania dwóch obiegów grzewczych. Przygotowanie wody użytkowej nie jest uzależnione od temperatury wody kotłowej. Dwa zbiorniki zamknięte w jednym urządzeniu pracują niezależnie i zasilają dwa układy: podgrzewania wody użytkowej oraz ogrzewania/chłodzenia budynku.

Podwójne zbiorniki doskonale sprawdzają się we współpracy z powietrznymi pompami ciepła. Wymiennik ciepłej wody użytkowej Complete 250/135 ma pojemność idealnie odpowiadającą możliwościom pomp ciepła o mocy ok. 6kW - 10kW.

• Kompletne rozwiązanie – wymiennik c.w.u. oraz bufor c.o.
• Dwa niezależne układy w jednym urządzeniu.
• Oszczędność miejsca - kompaktowa konstrukcja.
• Szybki nagrzew c.w.u. - duża wężownica do podgrzewania c.w.u. 3 m².
• Tańszy montaż - uproszczona instalacja.
• Technologia "wężownica w wężownicy".
• Najwyższej jakości emalia ceramiczna EXTRA GLASS®.
• Możliwość montażu kompletu elektrycznego GE.

DANE TECHNICZNE

Specyfikacja:

• d - średnica wewnętrzna: 550 mm
• D - średnica zewnętrzna: 670 mm
• L - wysokość: 1990 mm
• Izolacja z twardej pianki poliuretanowej: 55 mm
• Obudowa zewnętrzna: folia PVC

Wymiennik c.w.u.:

• Pojemność magazynowa: 243 l
• Maksymalna temperatura pracy zbiornika: 95 °C
• Maksymalna temperatura pracy wymiennika: 110 °C
• Maksymalne ciśnienie pracy zbiornika: 1,0 MPa
• Maksymalne ciśnienie pracy wymiennika: 1,6 MPa
• Powierzchnia wymiennika: 2,9 m2
• Pojemność wymiennika: 24 l
• Moc wymiennika (50/10/45°C): 21 kW
• Zapotrzebowanie na wodę grzewczą c.o.: 3 m3/h
• Anoda magnezowa: górna dennica (korek 5/4") - 38x400 mm, otwór rewizyjny (śruba M8) - 38x200 mm

Bufor c.o.:

• Pojemność magazynowa: 109 l
• Maksymalna temperatura pracy zbiornika: 95 °C
• Maksymalne ciśnienie pracy zbiornika: 0,3 MPa

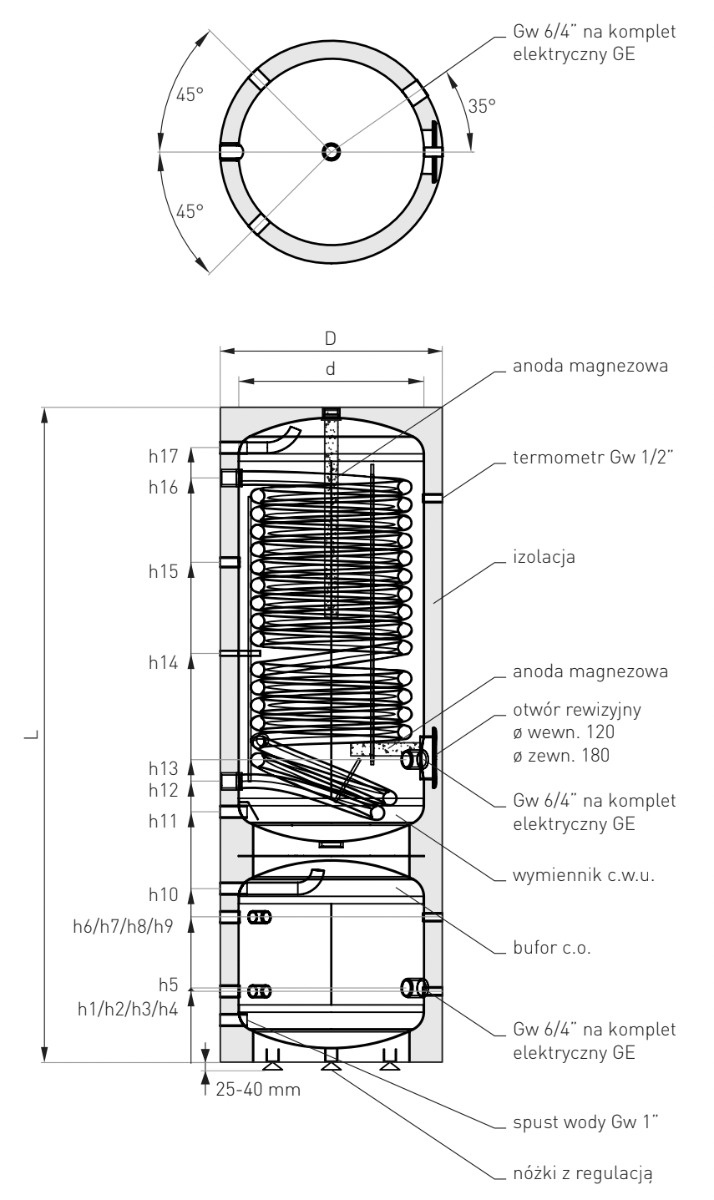

Przyłącza:

• h1 - woda kotłowa (Gw): 1 / 210 "/mm
• h2 - woda kotłowa (Gw): 1 / 210 "/mm
• h3 - woda kotłowa (Gw): 1 / 210 "/mm
• h4 - osłona czujnika / termometr (Ø): 1/2 / 210 "/mm
• h5 - mufa do montażu kompletu elektrycznego (Gw): 6/4 / 220 "/mm
• h6 - woda kotłowa (Gw): 1 / 430 "/mm
• h7 - woda kotłowa (Gw): 1 / 430 "/mm
• h8 - woda kotłowa (Gw): 1 / 430 "/mm
• h9 - osłona czujnika / termometr (Ø): 1/2 / 430 "/mm
• h10 - woda kot. / odpowietrznik (Gw): 1 / 515 "/mm
• h11 - dopływ zimnej wody (Gw): 1 / 745 "/mm
• h12 - powrót z wymiennika (Gw): 5/4 / 835 "/mm
• h13 - mufa do montażu kompletu elektrycznego (Gw): 6/4 / 905 "/mm
• h14 - osłona czujnika / termometr (Ø): 3/8 / 1215 "/mm
• h15 - osłona czujnika / termometr (Ø): 3/4 / 1485 "/mm
• h16 - zasilanie wymiennika (Gw): 5/4 / 1735 "/mm
• h17 - odpływ c.w.u. (Gw): 1 / 1825 "/mm
